Plasmapunktschweißen

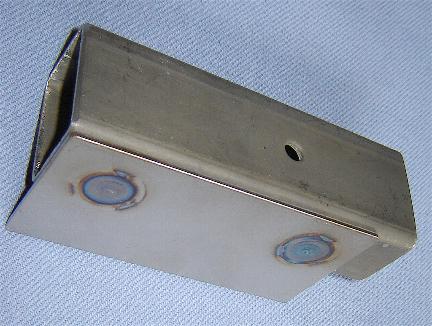

Bisher werden Überlappverbindungen von Blechen im wesentlichen nur durch Widerstandspunktschweißen, Lochschweißen oder mechanisches Fügen hergestellt. Insbesondere bei einseitiger Zugänglichkeit, z.B.: an Hohlprofilen  oder geometrisch komplizierten Bauteilen sind qualitätsgerechte Verbindungen nicht ohne größeren Aufwand zu realisieren.

Mit der von der Firma SBI Produktion techn. Anlagen GmbH entwickelten Plasma- Punktschweißtechnik können wir Ihnen eine erprobte Technologie und die dazugehörige Gerätetechnik für das einseitige Punktschweißen von Blechen als Überlappverbindung anbieten.

Diese spezielle Plasmapunktschweißtechnologie gestattet es, Schweißpunkte einseitig zu erzeugen, ohne das die Blechrückseite in ihrer Oberflächenstruktur beeinträchtigt wird.  Insbesondere können bisher als Lochschweißung oder Nietverbindung aufwendig ausgeführte Verbindungen problemlos ersetzt werden. Das Verfahren ist für Edelstähle und unlegierte Stähle geeignet.  Es zeichnet sich durch hohe Prozeßsicherheit unkomplizierte Handhabung, kurze Schweißzeiten und geringe Kosten aus.

Die Plasmapunktschweißanlage  ist durch ihren modularen Aufbau vielseitig in der  Fertigung einsetzbar. Durch einfachen Austausch des Punkt-Schweißbrenners gegen einen klassischen Plasma- oder WIG-Schweißbrenner ist die Inverterstromquelle problemlos für das WIG- oder Plasma- Schweißen verwendbar.

Beispiele:

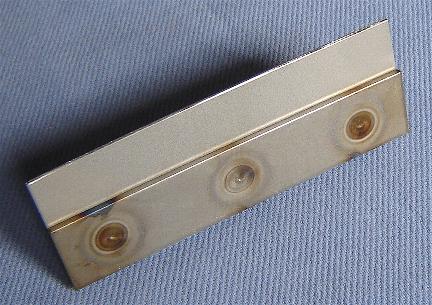

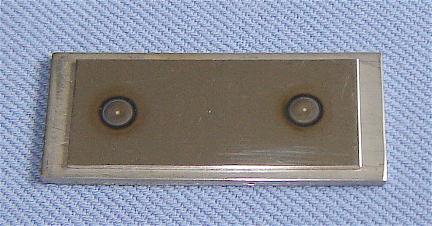

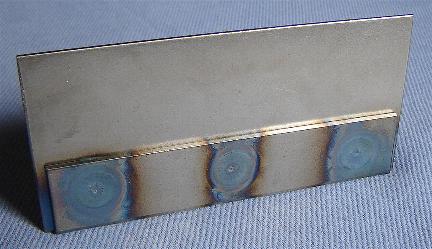

Vorderseite einer plasmapunktgeschweißten Verbindung aus 2,0  mm auf                              1,0 mm Schwarzblech, (Schweißzeit pro Punkt =  1,0 s)

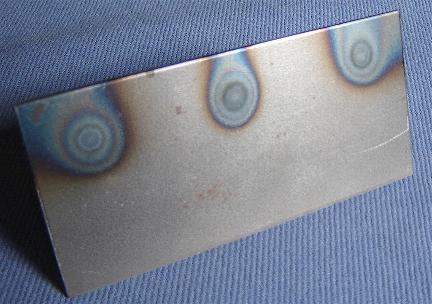

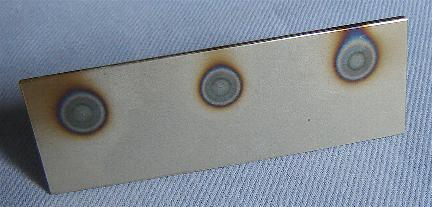

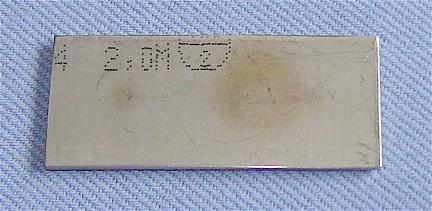

Rückseite der obigen Plasmapunktschweißverbindung
